Numérisation vers CAO et rétro-ingénierie
Services de numérisation vers CAO et rétro-ingénierie à Montréal
Transformez une pièce physique en un modèle CAO paramétrique modifiable. Notre laboratoire de numérisation de Montréal expédie et livre dans tout le Canada — des composants patrimoniaux et pièces de rechange à l’itération de conception sur une géométrie réelle.
Précision de ±0,1 mm
Processus ISO 9001
Laboratoire à Montréal — partout au Canada
Révision de conception gratuite
Obtenir un devis de numérisation vers CAOAppelez le (514) 518-6163
Comment fonctionne la numérisation vers CAO
Un flux de travail simple en trois étapes qui transforme votre pièce physique en un fichier CAO propre et modifiable.
01
Nous capturons la géométrie complète de votre pièce physique grâce à la lumière structurée et au balayage laser avec une précision allant jusqu’à ±0,1 mm.
02
Nettoyage et alignement du maillage
Les nuages de points bruts sont décimés, alignés et convertis en un maillage de référence propre et étanche, adapté à la modélisation.
03
Nos ingénieurs reconstruisent la pièce sous forme de modèle CAO paramétrique entièrement modifiable avec les fonctions, les références et l’intention de conception appropriées.
De la pièce physique à la CAO modifiable
Un flux de travail simple en trois étapes qui transforme votre pièce physique en un fichier CAO propre et modifiable.
Étape 1

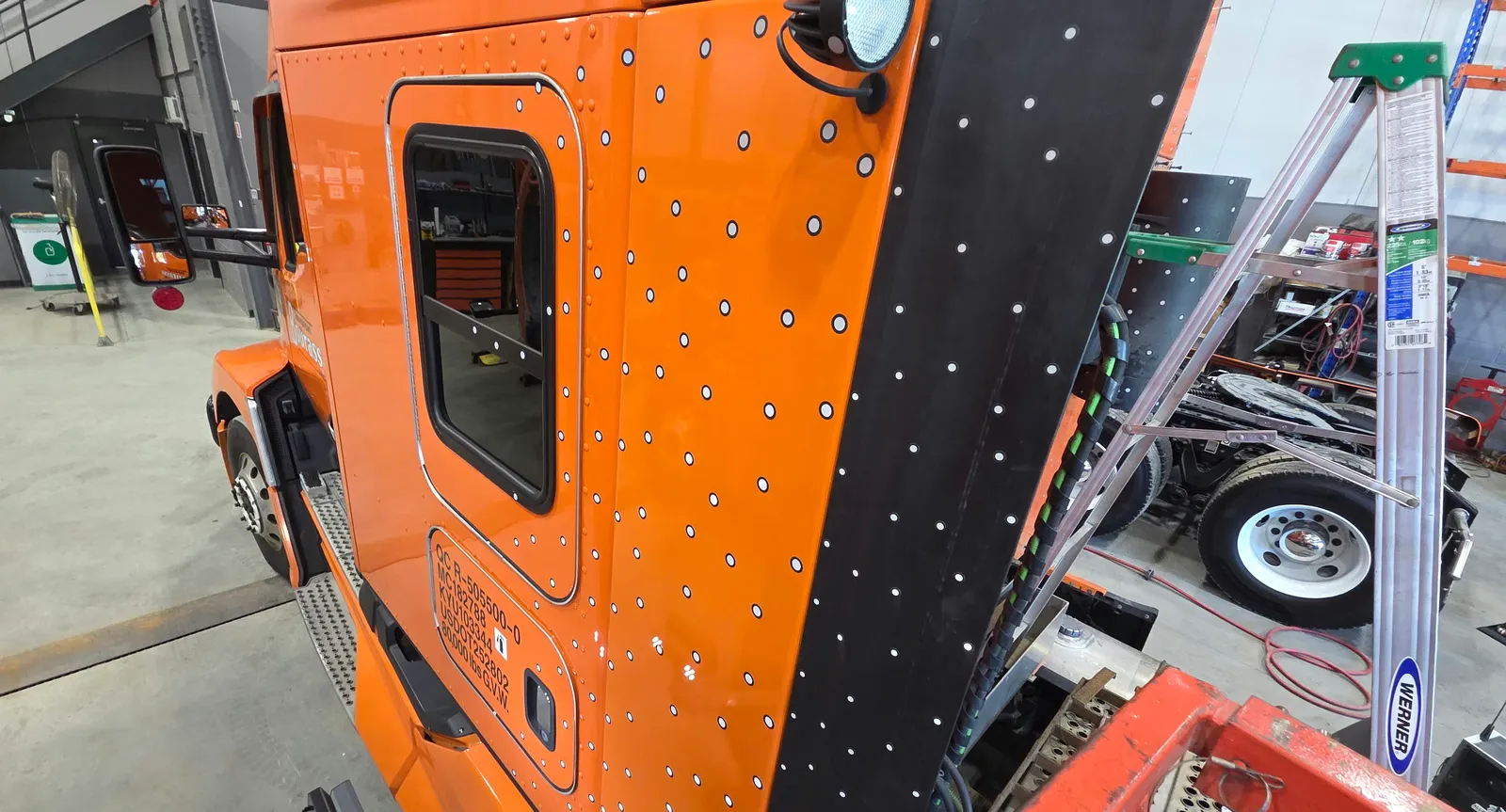

Numérisation 3D sur site
Cibles de référence réfléchissantes appliquées sur une cabine de camion pour une numérisation à lumière structurée grand format. Nous numérisons les pièces en place — sur des véhicules, des machines ou des assemblages — avec une précision de ±0,1 mm.
- Étape 2

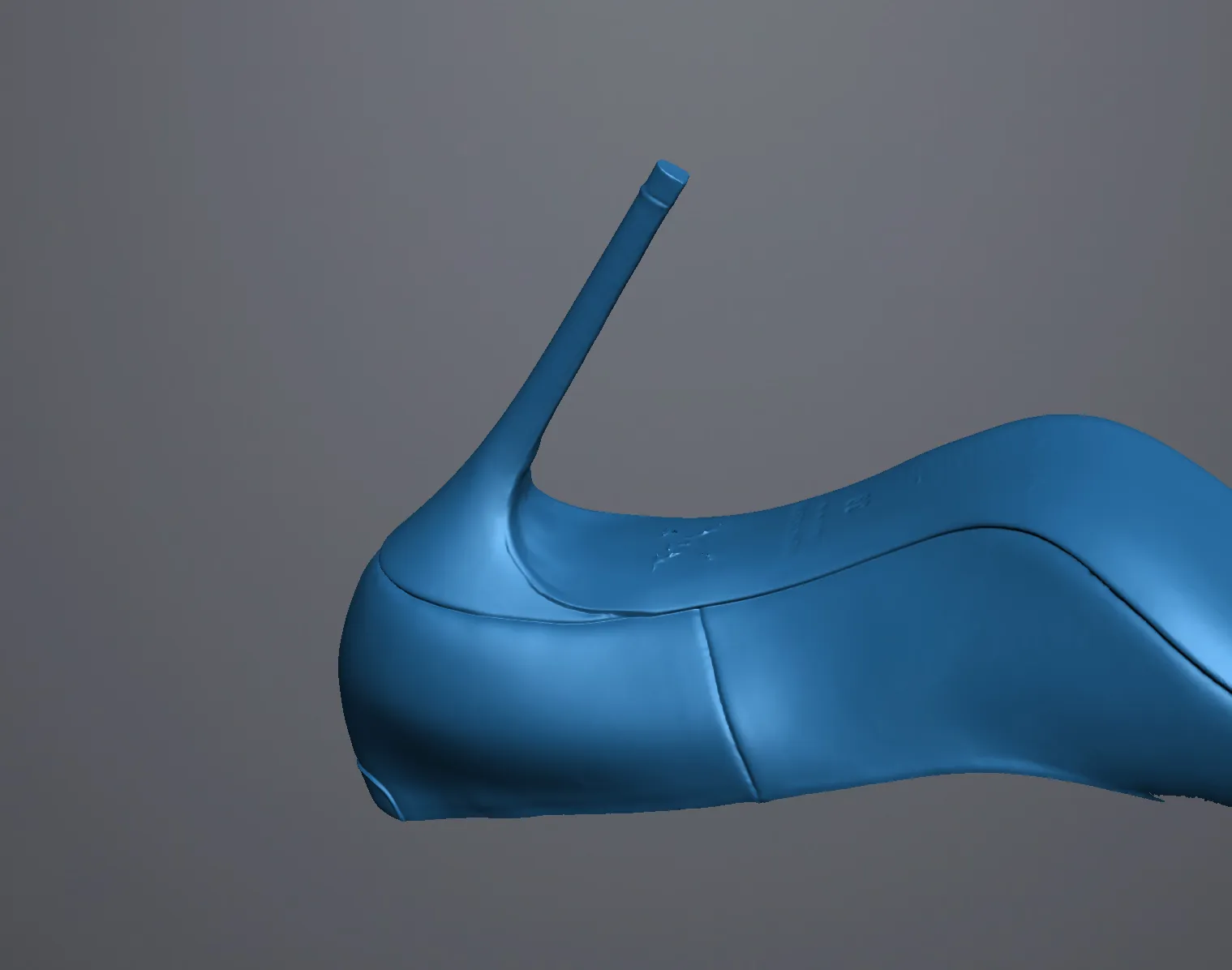

Maillage de numérisation brut
Un maillage polygonal nettoyé et étanche, capturé directement à partir de l’objet physique. Ce maillage préserve chaque courbe et chaque détail en relief — la géométrie de référence que nos ingénieurs utilisent pour reconstruire la CAO paramétrique.
- Étape 3

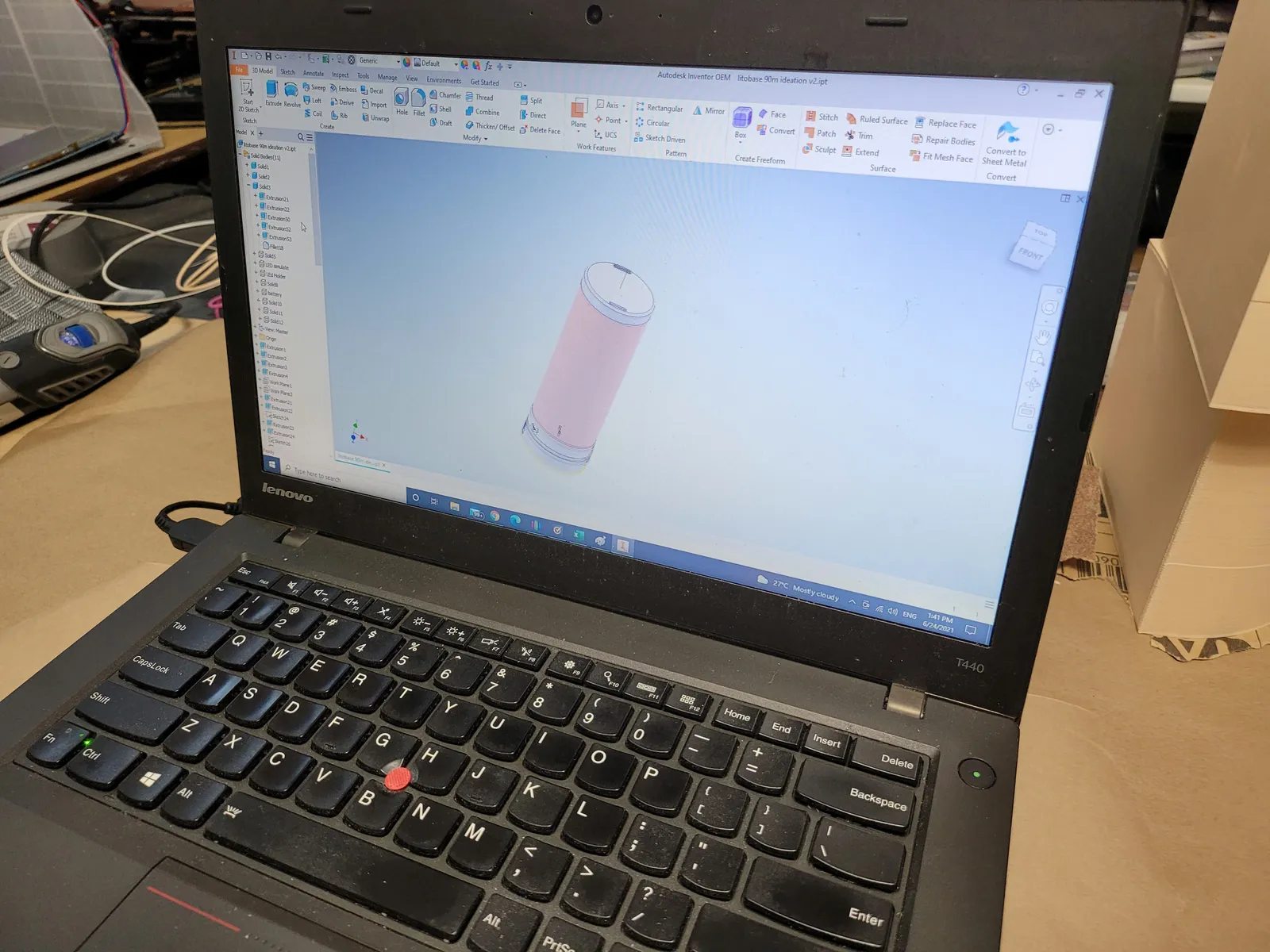

Reconstruction CAO paramétrique
Reconstruit en tant que modèle paramétrique entièrement modifiable dans Autodesk Inventor avec les fonctions, esquisses et intentions de conception appropriées — prêt pour les modifications d’ingénierie, les plans et la fabrication.
- Livrable

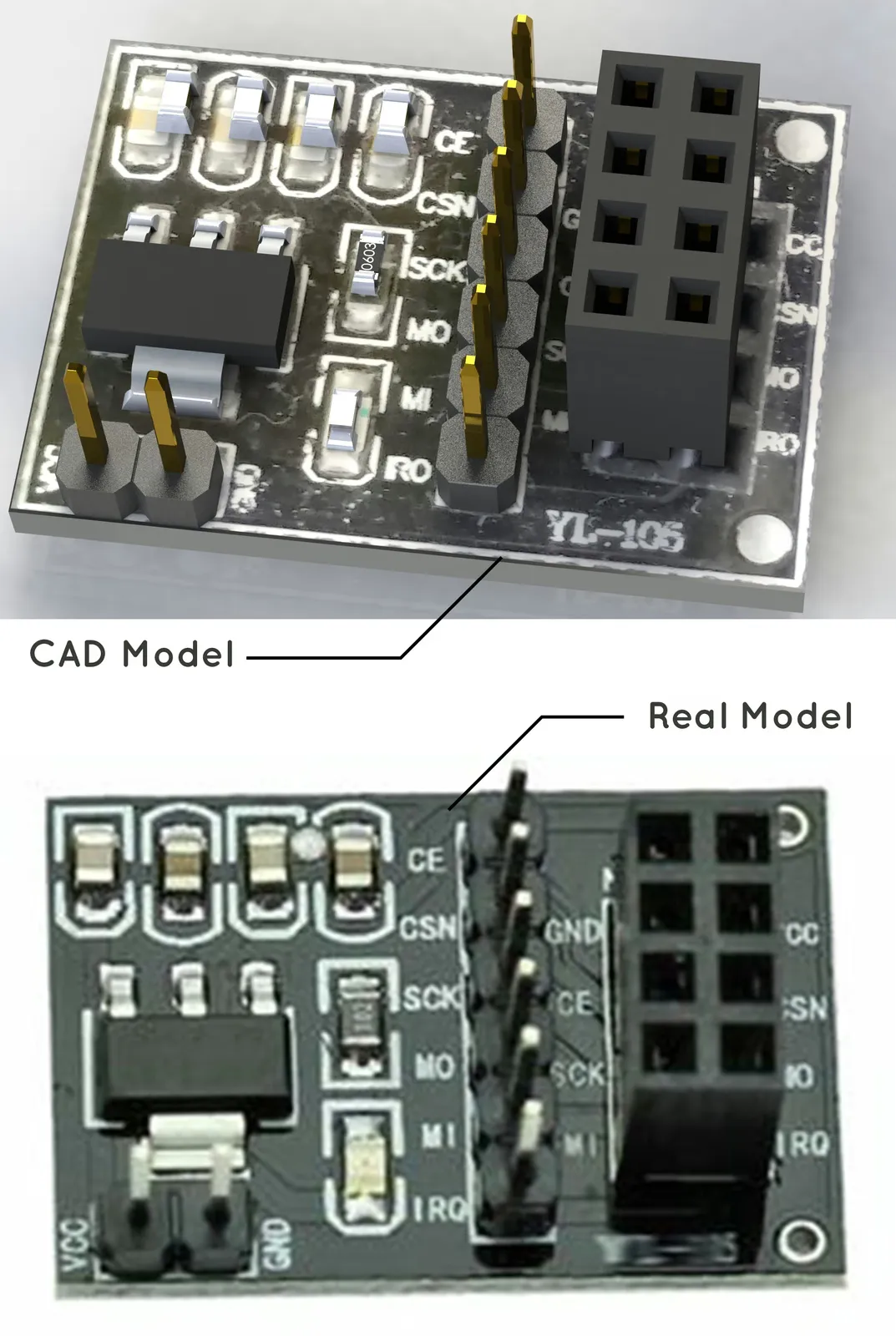

CAO vs pièce réelle
Comparaison côte à côte d’un assemblage de circuit imprimé conçu par rétro-ingénierie par rapport à l’original physique — géométrie, connecteurs et empreintes de composants reproduits fidèlement en CAO paramétrique.
Quand utiliser la rétro-ingénierie
Situations réelles où un flux de travail de numérisation vers CAO permet d’économiser du temps, de l’argent et de limiter les risques.

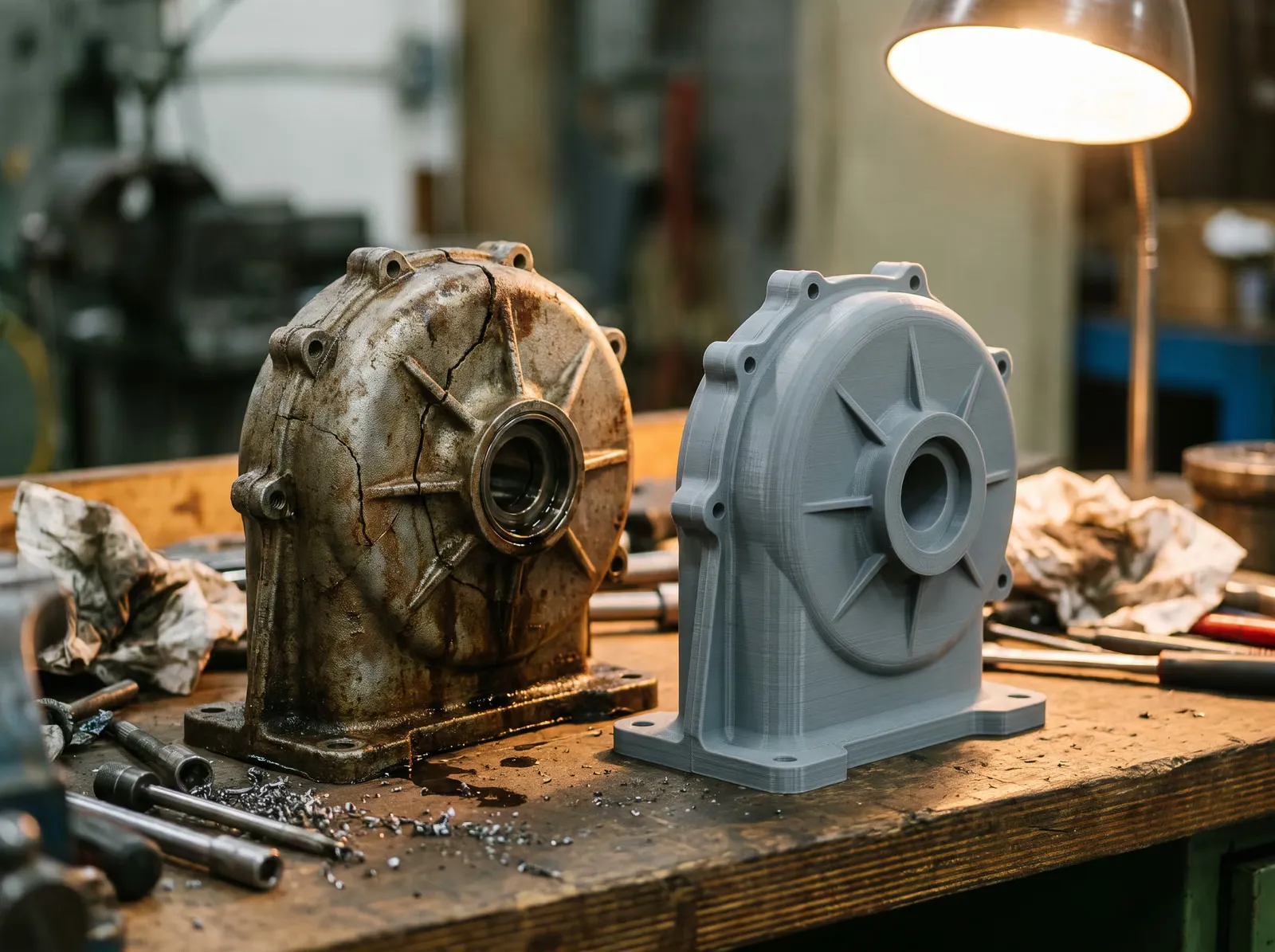

Pièces obsolètes
Recréez des pièces qui ne sont plus fabriquées ou qui proviennent de fournisseurs qui n’existent plus.
Aucun plan disponible
Réalisez la rétro-ingénierie de composants existants lorsque les fichiers CAO originaux et les plans 2D sont manquants.

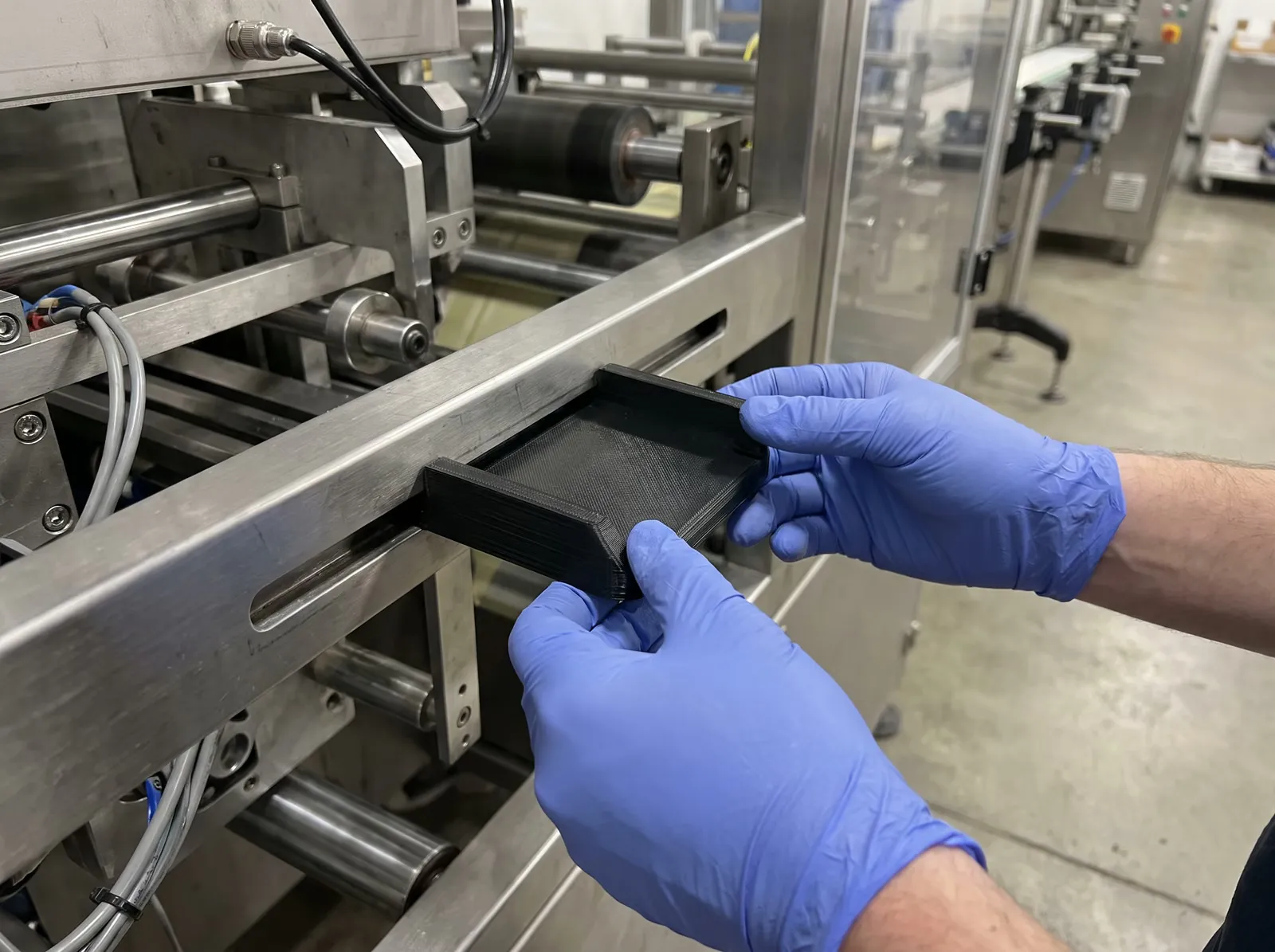

Pièces de rechange
Produisez des pièces de rechange interchangeables pour les machines, les équipements et les assemblages dont la production est arrêtée.

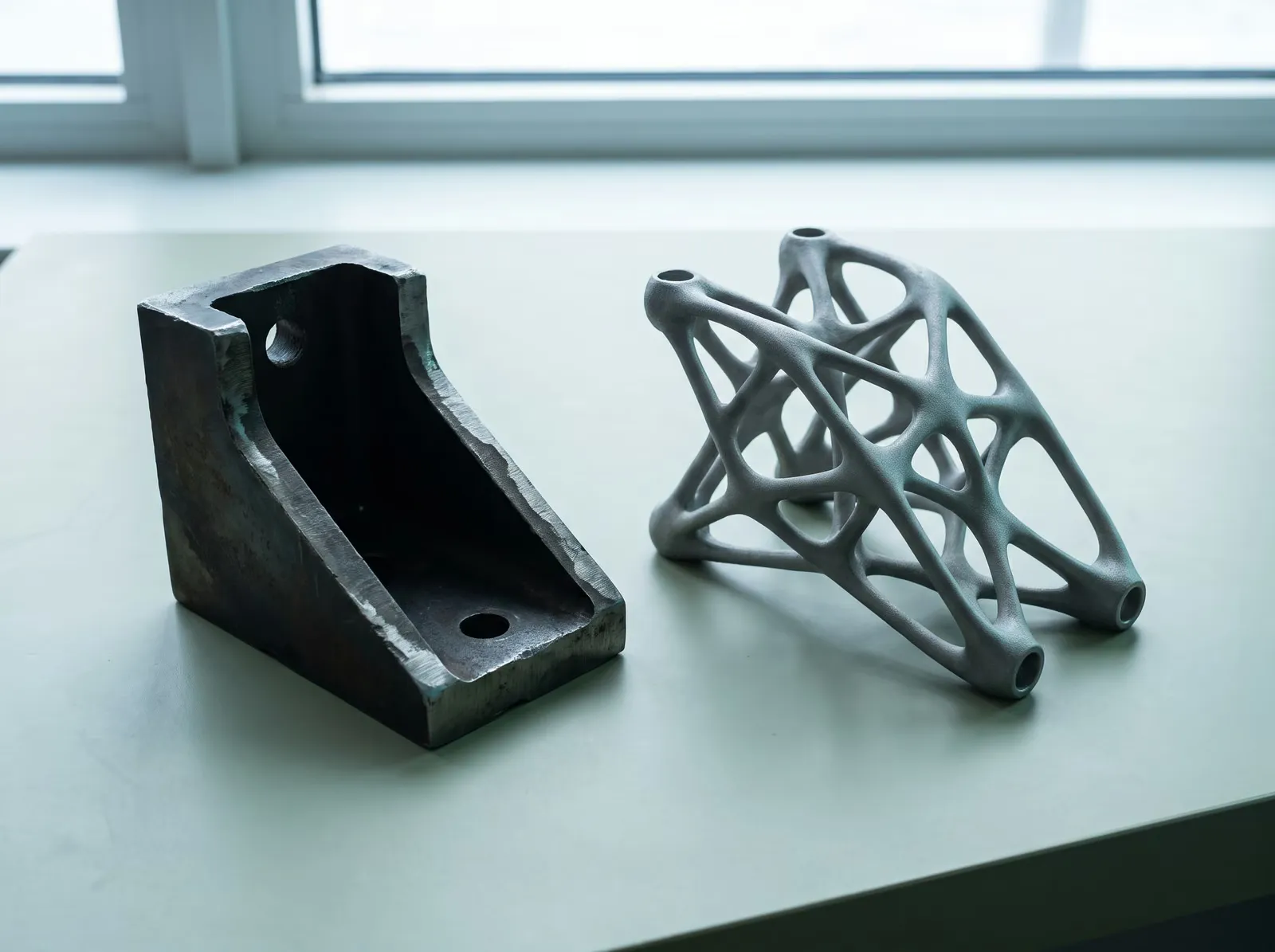

Amélioration de la conception
Utilisez une pièce fonctionnelle comme point de départ pour optimiser la géométrie, le poids ou le matériau.

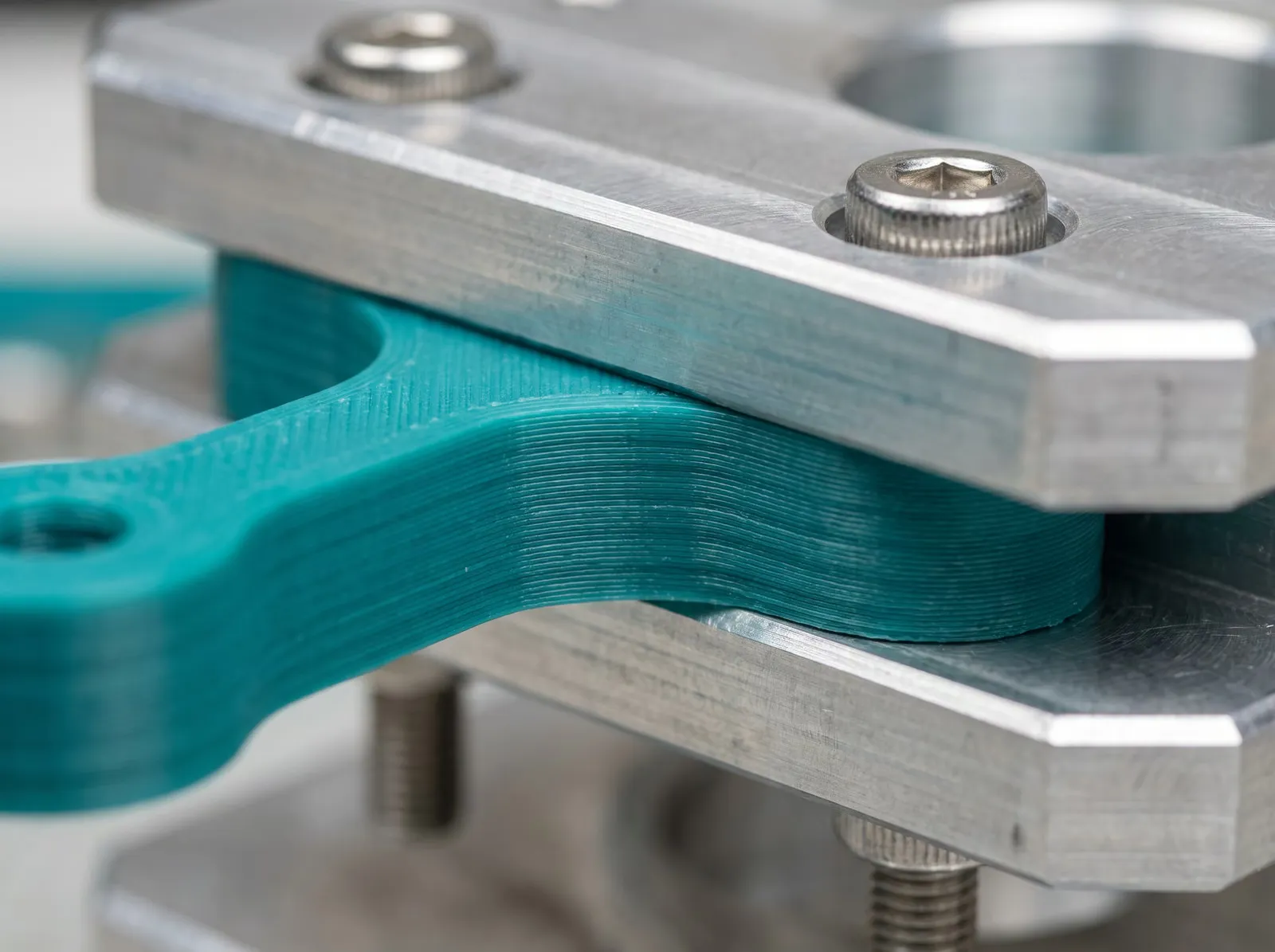

Ajustement à un assemblage existant
Capturez les surfaces de contact et les interfaces afin qu’une nouvelle pièce s’intègre parfaitement dans l’assemblage existant.

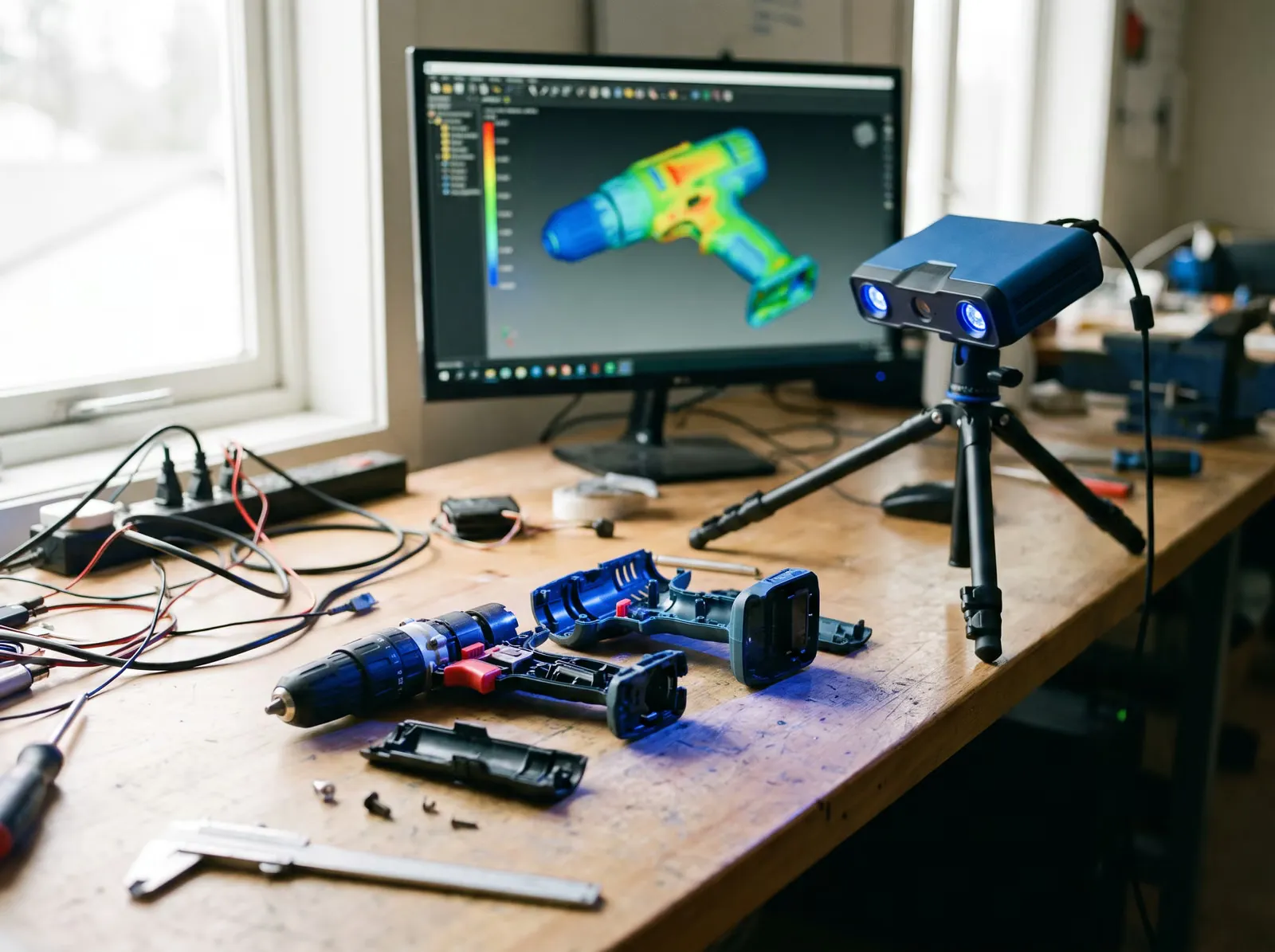

Analyse comparative de la concurrence
Numérisez les produits concurrents pour analyser la construction, les tolérances et les choix de conception.
Formats de fichiers et livrables
Nous livrons dans le format utilisé par votre équipe d’ingénierie — CAO paramétrique pour la conception et la fabrication, maillage pour l’impression et la visualisation.
| Caractéristique | CAO paramétrique | Maillage |
|---|---|---|
| Modificabilité | Entièrement paramétrique — modifiez les fonctions, les dimensions, l’historique | Surface statique — non paramétrique |
| Idéal pour | Fabrication, modifications d’ingénierie, plans | Impression 3D, visualisation, référence |
| Formats typiques | STEP, IGES, SolidWorks (.sldprt), Fusion 360 (.f3d) | STL, OBJ, PLY |
| Tolérancement | Prend en charge le GD&T et les plans 2D | Écart de surface uniquement |
| Taille du fichier | Compact, basé sur les fonctions | Volumineux, basé sur les polygones |
Industries que nous servons
Numérisation vers CAO et rétro-ingénierie appliquées dans les industries réglementées et de consommation.
Automobile et restauration
Pièces de voitures classiques, supports, garnitures, modifications personnalisées.
Aérospatiale
Outillage, montages et reproduction de composants patrimoniaux.
Médical
Boîtiers d’appareils, fixations personnalisées et itérations de prototypes.
Produits de consommation
Ajustement de l’emballage, poignées ergonomiques, pièces de raccordement d’accessoires.
Fabrication
Gabarits, fixations, pièces de rechange pour machines, outillage.
Vous avez une pièce dont vous avez besoin en CAO ?
Envoyez-nous des photos, des dimensions ou la pièce physique. Notre équipe de Montréal évaluera le projet de numérisation vers CAO et vous répondra avec un devis écrit transparent.
Obtenir un devis de numérisation vers CAOAppelez le (514) 518-6163
Numérisation vers CAO vs conception CAO — de quoi avez-vous besoin ?
Choisissez la numérisation vers CAO lorsque vous avez une pièce physique. Choisissez la conception CAO lorsque vous partez d’une idée.
| Aspect | Numérisation vers CAO | Conception CAO |
|---|---|---|
| Point de départ | Pièce physique existante | Idée, croquis ou spécification |
| Objectif | Répliquer ou modifier un objet existant | Créer un nouveau produit de toutes pièces |
| Livrable | CAO paramétrique correspondant à la pièce numérisée | CAO paramétrique d’une nouvelle conception |
| Utilisation courante | Pièces patrimoniales, remplacements, ajustements | Développement de nouveaux produits, pièces sur mesure |
Vous partez plutôt de zéro ? Découvrez nos services de conception CAO .
Projets connexes
Des pièces que nous avons numérisées, reconstruites en CAO et reproduites.
Couvercles de phare transparents
Couvercles de phare transparents de remplacement reproduits en numérisant les originaux en 3D, en les modélisant en CAO, puis en les imprimant en résine transparente par SLA avant de les polir.

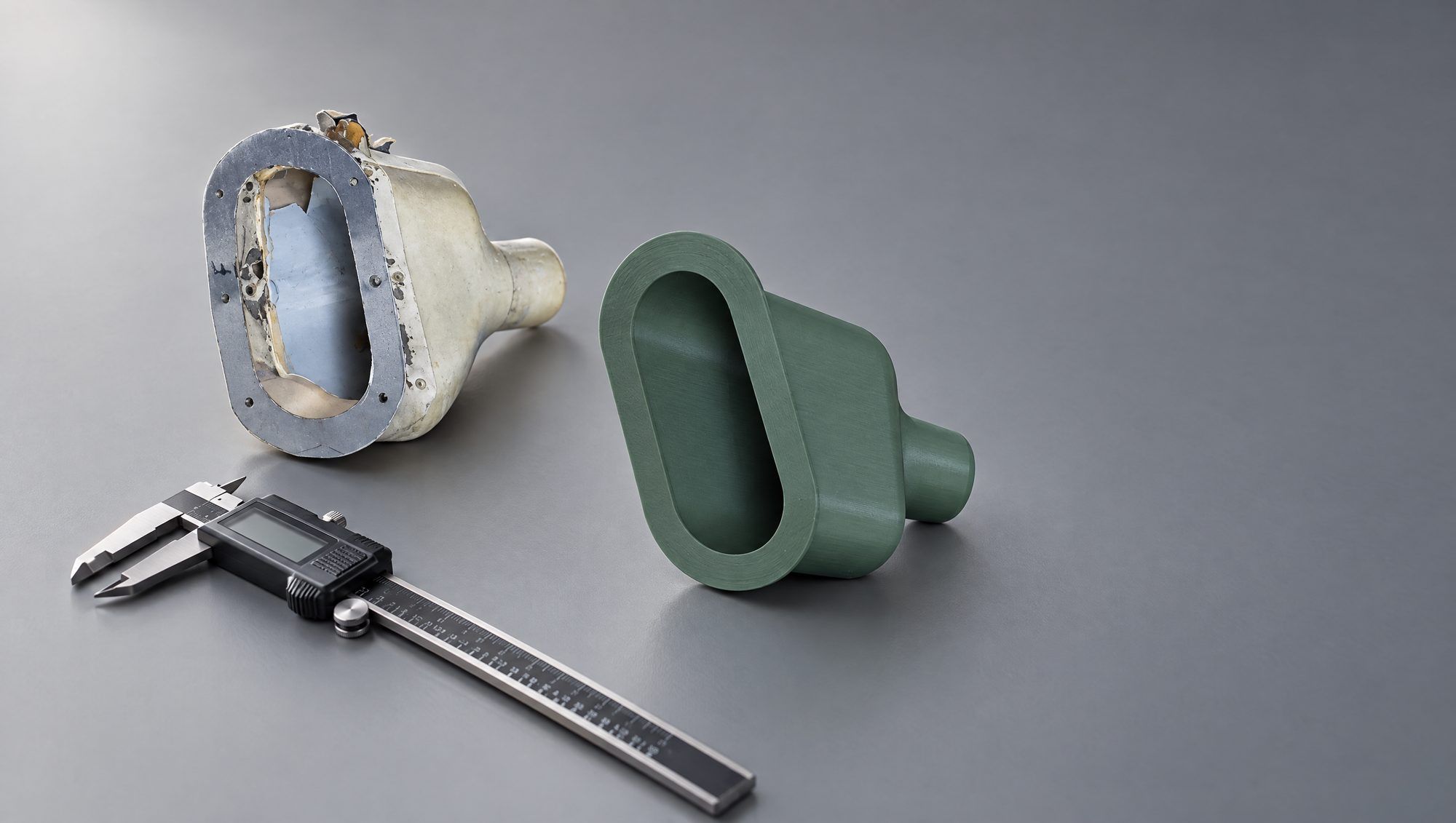

Conduit de remplacement
Un conduit endommagé et son remplacement vert imprimé : un exemple concret de reproduction de la forme générale d’une pièce.

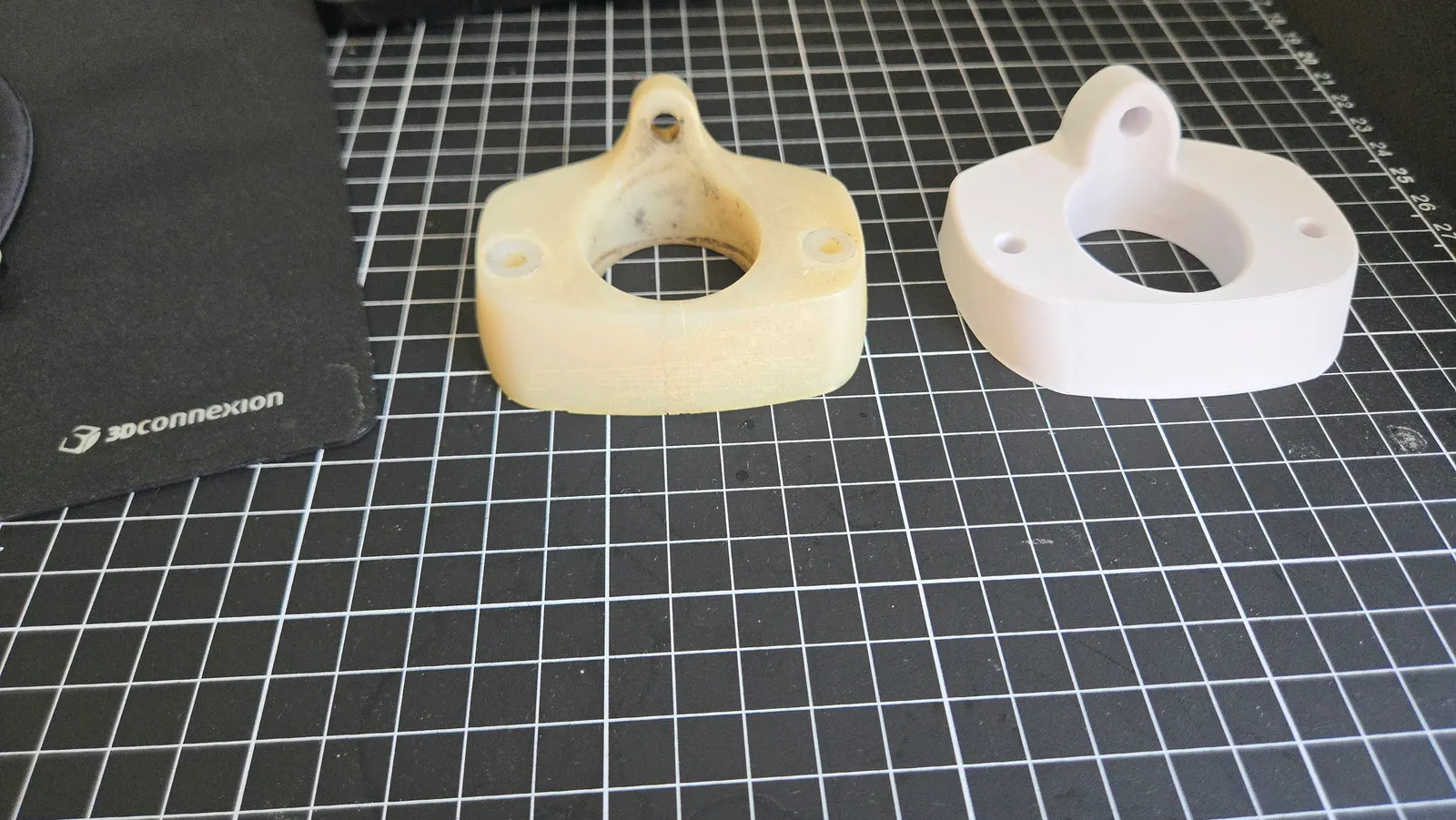

Support de fixation de remplacement
Une pièce à bride reproduite en CAO et sous forme de prototype imprimé blanc, avec son ouverture centrale et ses points de fixation repris dans le modèle.
FAQ sur la numérisation vers CAO et la rétro-ingénierie
Quelle est la différence entre un maillage et un fichier CAO paramétrique ?
Un maillage (STL/OBJ) est une surface statique composée de triangles — idéal pour l’impression 3D ou la visualisation, mais non modifiable. Un fichier CAO paramétrique (STEP, SolidWorks, Fusion 360) est construit à partir de fonctions et de dimensions que vous pouvez modifier, ce que requièrent l’ingénierie, les plans et la fabrication.
Pouvez-vous effectuer la rétro-ingénierie d’une pièce s’il n’y a pas de plans ?
Oui — c’est l’une des raisons les plus courantes pour lesquelles les clients font appel à nous. Nous numérisons la pièce physique, reconstruisons la géométrie et rebâtissons un modèle CAO paramétrique propre à partir de zéro, même lorsqu’aucun plan ou fichier CAO original n’existe.
Quelle est la précision de votre numérisation 3D ?
Nos scanners calibrés à lumière structurée et laser atteignent ±0,1 mm sur les pièces appropriées. La précision finale réalisable dépend de la taille de la pièce, de l’état de surface, de la géométrie et du fait que les tolérances soient des caractéristiques critiques ou des surfaces générales.
Quels formats de fichiers pouvez-vous livrer ?
CAO paramétrique : STEP, IGES, SolidWorks natif (.sldprt/.sldasm) et Fusion 360. Maillage : STL, OBJ, PLY. Nous confirmons les formats à l’avance afin que le livrable s’intègre directement dans votre flux de travail.
Quel est le délai d’exécution typique ?
Notre délai standard pour la numérisation vers CAO est de 2 jours ouvrables à compter de la réception de la pièce. Les assemblages complexes et les modèles comportant un grand nombre de fonctions peuvent prendre plus de temps ; nous confirmons un calendrier avec votre devis.
Comment le prix est-il géré ?
Le prix est établi par projet en fonction de la taille de la pièce, de sa complexité, des tolérances requises et du niveau de détail CAO. Nous fournissons un devis fixe et transparent à l’avance afin d’éviter les surprises — demandez un devis avec des photos ou la pièce et nous vous répondrons avec une proposition écrite.
