Rétro-ingénierie
Recréer des pièces anciennes sans les dessins originaux. Parfait pour les composants obsolètes et la fabrication de produits de remplacement.
Numérisation 3D d'objets de haute précision
Numérisation 3D professionnelle Montréal
Numérisation 3D à Montréal pour vos pièces, prototypes et objets physiques. Obtenez un maillage numérique pour la visualisation, l’archivage ou la préparation à l’impression. Ajoutez la reconstruction CAO si vous avez besoin d’une géométrie adaptée à la modification ou à la fabrication.
- ±0,1 mm Précision
- CAO Conversion vers la CAO en option
- Québec Service à l’échelle du Québec
Obtenir un devis de numérisation Appelez le +1 (514) 518-6163
Services de numérisation vers CAO à Montréal
Maillage numérisé : une représentation des surfaces capturées, livrée dans un format convenu comme STL ou OBJ.
Reconstruction CAO en option : un travail de modélisation supplémentaire pour recréer les formes et les dimensions utiles à votre projet. Un fichier STEP permet l’échange de géométrie CAO; un historique de fonctions modifiables dans un fichier natif est une exigence distincte à préciser dans votre demande.
01
Numériser l'objet
Capturer les surfaces accessibles à l’aide de la lumière structurée ou d’un scanner laser.
02
Traiter le nuage de points
Nettoyer, aligner et optimiser les données de numérisation brutes en un maillage étanche
03
Construire un modèle CAO paramétrique
Reconstruire les formes et les dimensions convenues lorsque la modélisation CAO est incluse au devis.
04
Livrer au format STEP/SLDPRT
Recevoir le format CAO convenu. Précisez si vous souhaitez une géométrie STEP ou un modèle natif avec des fonctions modifiables.
Services de numérisation vers CAO à partir de 500 $ pour les pièces standard
Le service de numérisation vers la CAO comprend la numérisation, le traitement du maillage et la reconstruction CAO. Indiquez votre logiciel et précisez si vous avez besoin d’une géométrie STEP ou d’un modèle natif modifiable; le devis confirmera les livrables.
Services de rétro-ingénierie
Fichiers CAO originaux perdus ? Pièce qui n’est plus fabriquée ? Notre processus de rétro-ingénierie capture votre pièce physique avec une précision de ±0,1 mm et la reconstruit en un modèle CAO entièrement paramétrique — prêt pour le prototypage ou la production.
Pièces héritées sans documentation
Recréer des pièces d'équipements vieux de plusieurs décennies dont les dessins originaux sont perdus ou n'ont jamais existé
Analyse de produits concurrents
Comprendre la forme, l'ajustement et la fonction grâce à une capture dimensionnelle précise et une reconstruction CAO
Pièces de rechange pour équipements obsolètes
Fabriquer des remplacements exacts pour les composants abandonnés afin de maintenir les lignes de production en marche
Mise à jour d'anciennes conceptions
Capturer la géométrie existante comme point de départ pour des refontes modernes avec des matériaux ou des fonctionnalités améliorés
Du fait main au prêt pour la production
Convertir les prototypes artisanaux et les pièces uniques en fichiers CAO de production entièrement paramétriques
Ce que nous numérisons
Des petits composants de précision aux grands éléments architecturaux — nous numérisons tout

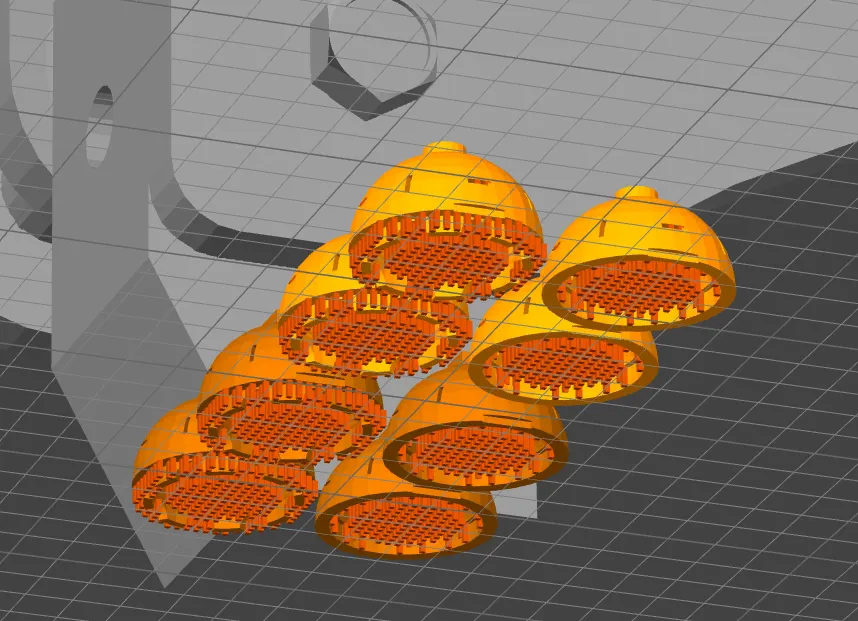

Aérospatiale
Production de prototypage de précision pour l'industrie aérospatiale, des drones aux composants satellites.

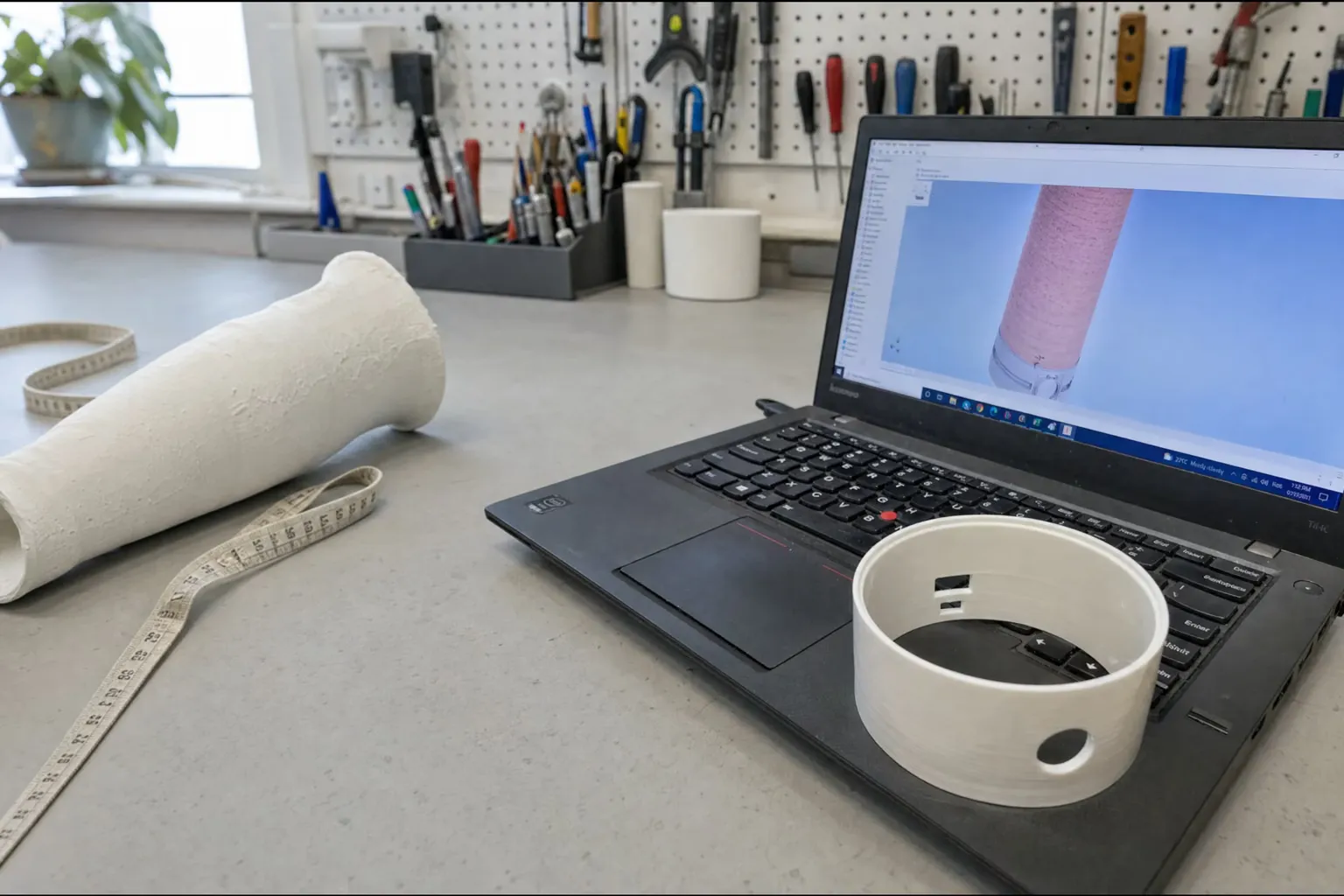

Médical
Solutions biocompatibles pour dispositifs médicaux, guides chirurgicaux et modèles anatomiques.
Automobile
Prototypage rapide et pièces personnalisées pour l'innovation automobile et la course.

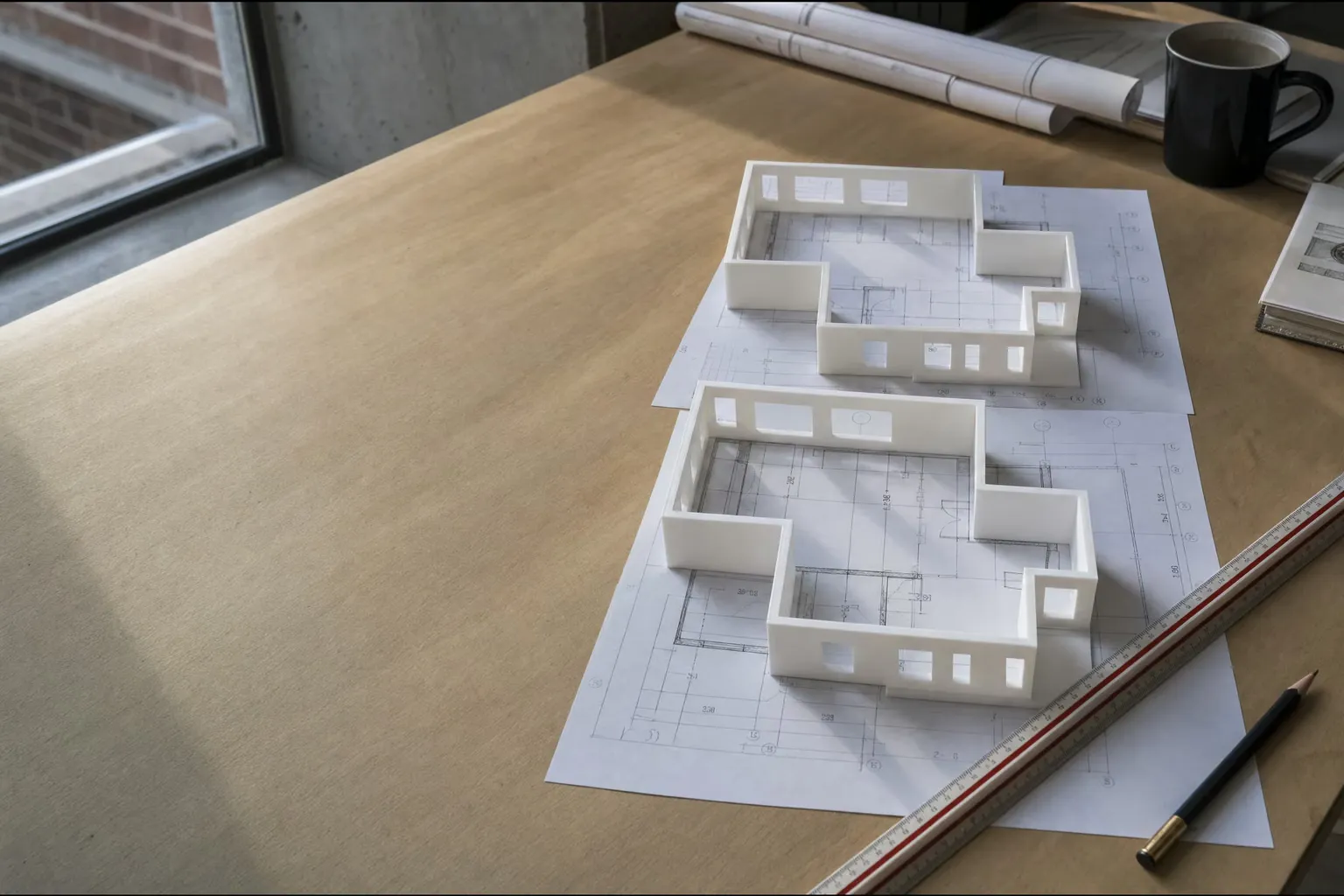

Architecture
Maquettes architecturales et composants de bâtiment qui donnent vie aux conceptions.

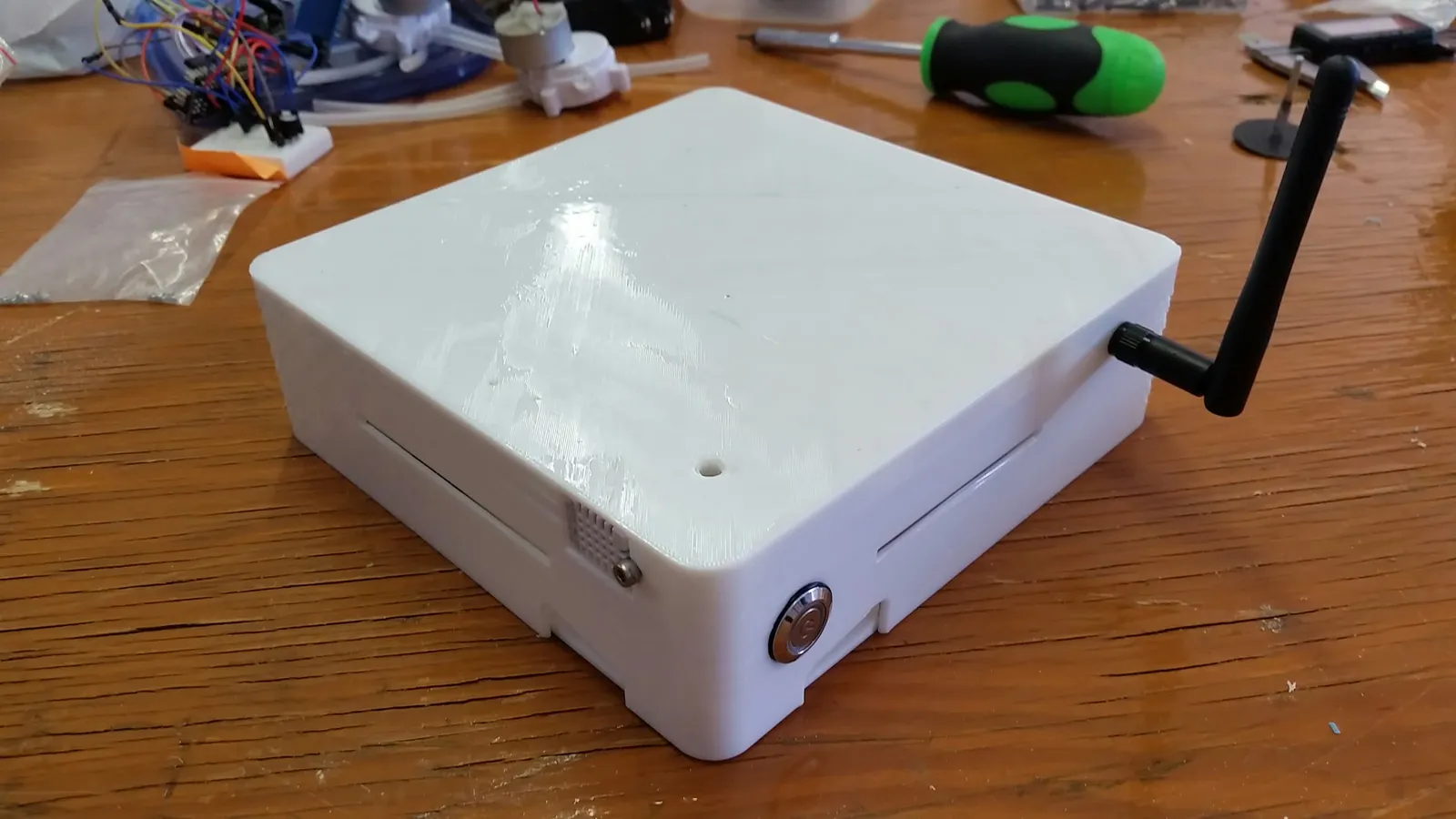

Produits de consommation
Développement de produits de consommation du concept aux prototypes prêts pour le marché.

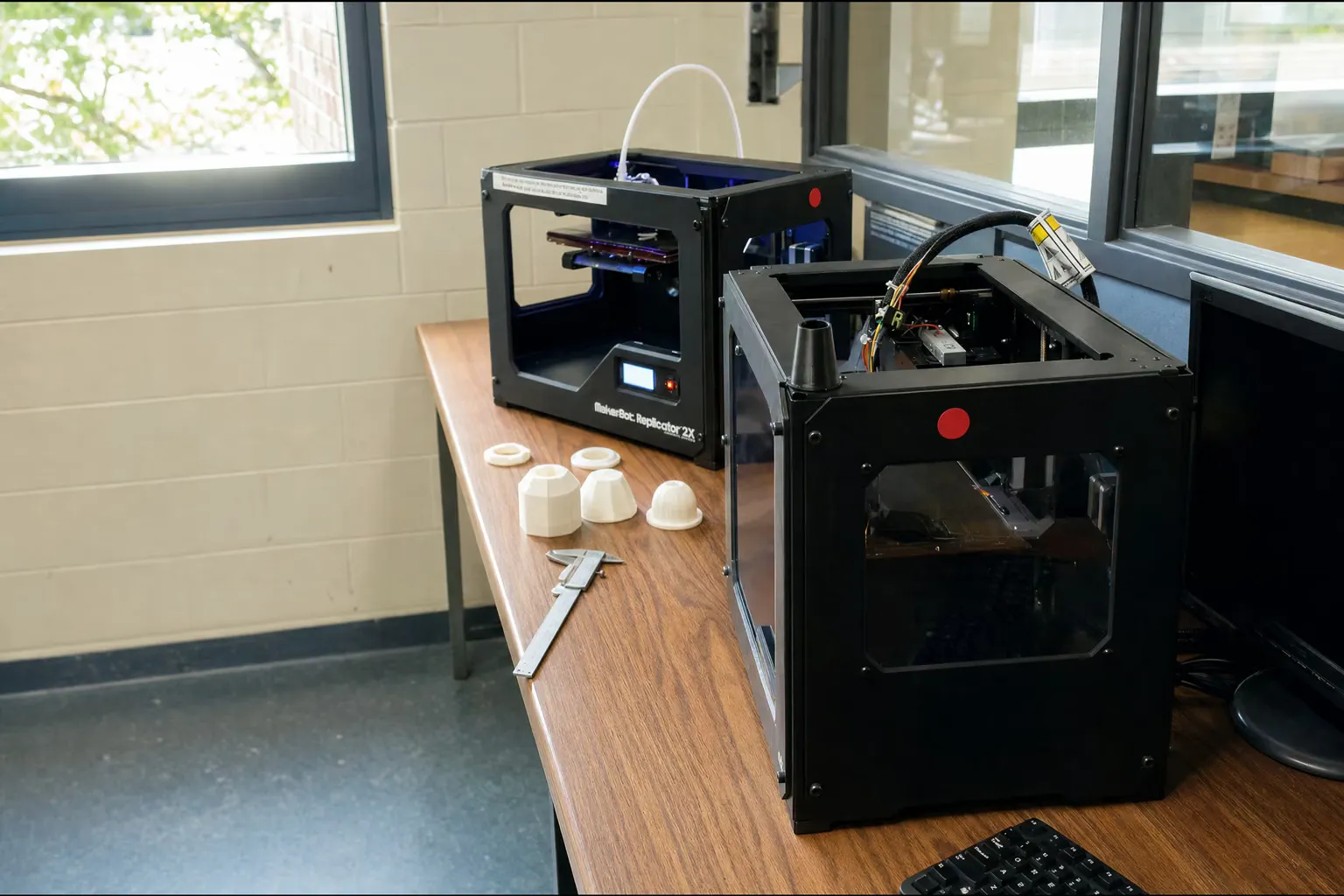

Éducation et recherche
Soutien à l'éducation et à la recherche avec des prototypes fonctionnels et des modèles pédagogiques.
Projets de Montréal
Projets locaux de Montréal avec livraison le jour même et support sur site.
Technologie de numérisation 3D
Équipement de qualité professionnelle offrant une précision de niveau ingénierie
| Spécification | Scanner à lumière structurée | Scanner laser portable |
|---|---|---|
| Équipement | EinScan Pro 2X Plus | FreeScan UE Pro |
| Type | Lumière structurée | Laser portable |
| Précision | ±0,04 mm | ±0,1 mm |
| Volume de numérisation | Jusqu’à 500 mm | Jusqu’à 3000 mm |
| Idéal pour | Petites pièces de précision | Grands objets, numérisation sur site |
| Délai de livraison | Confirmé dans le devis | Confirmé dans le devis |
Formats de fichiers pris en charge
Maillages : STL, OBJ ou PLY, selon le projet.
Fichiers CAO : STEP ou autre format convenu lorsque la reconstruction CAO est incluse. Précisez votre logiciel et les modifications souhaitées avant l’établissement du devis.
Numérisation 3D Montréal & partout au Québec
AllPrototype utilise des équipements de numérisation 3D en interne à Montréal. Vos pièces ne quittent jamais le Canada. Nous répondons aux demandes de numérisation 3D et de reconstruction CAO dans les 2 jours ouvrables. Le travail à réaliser et le délai de livraison sont confirmés dans le devis. Le retrait en personne est possible sur rendez-vous. Numérisation sur site disponible pour les grands objets qui ne peuvent pas être transportés. Nous servons des clients partout au Québec — du centre-ville de Montréal et Laval à la Rive-Sud, à Québec, et partout ailleurs.
Siège social à Montréal
Emplacement au centre de Montréal desservant le quartier des affaires, les universités et les jeunes entreprises technologiques.
Laval
Dessert le secteur manufacturier de Laval et les entreprises de la Rive-Nord.
Longueuil
Pôle de la Rive-Sud pour les secteurs de l'aérospatiale, de la technologie et des établissements de recherche.
Toronto
Pôle de la région du Grand Toronto pour le plus grand marché de l'Ontario.
Vancouver
Opérations de la côte ouest desservant les industries du cinéma, de la technologie et de la marine de la Colombie-Britannique.
Calgary
Pôle de l'Alberta desservant les secteurs de l'énergie, de l'agriculture et de la construction.
Expédition express
Livraison le lendemain disponible dans les principales villes canadiennes
Livraison gratuite
Livraison gratuite pour les commandes de plus de 500 $
Ramassage local
Retrait sur rendez-vous à nos emplacements de Montréal et de Laval.
Applications de numérisation 3D
De la rétro-ingénierie au contrôle qualité, la numérisation 3D permet de relever des défis concrets.
Inspection de la qualité
Comparez les pièces scannées à la CAO pour détecter les écarts dimensionnels. Assurez l’exactitude de la fabrication grâce à des rapports de précision.
Documentation archivistique
Préservation numérique des biens matériels. Créer des archives permanentes pour les musées, les sites patrimoniaux et les bibliothèques.
Développement de produits
Numériser les prototypes pour affiner la conception. Accélérez les cycles d’itération grâce à un retour d’information numérique précis.
Art et patrimoine
Numérisez des sculptures et des objets avec une précision digne d’un musée. Parfait pour la restauration et la reproduction.
Pièces de rechange
Scannez les pièces cassées pour les reproduire à l’identique. Aucune documentation n’est nécessaire – nous saisissons tous les détails.
Préparez votre demande de devis
- Objet : Photos si disponibles, dimensions approximatives, matériau et état de surface.
- Objectif : Utilisation prévue, format souhaité et nombre d’objets.
- Délai et transport : Échéance et possibilité d’apporter ou d’expédier l’objet.
Nous répondons dans les 2 jours ouvrables. Les travaux et le délai de livraison sont confirmés dans le devis.
Processus de numérisation vers la CAO
Commencez par un maillage numérisé. Ajoutez la reconstruction CAO si votre projet exige des fonctions définies, des modifications de conception ou une géométrie pour la fabrication. Le devis précise les travaux de modélisation et de vérification inclus.
Numérisation 3D d'objets
Capturez la géométrie physique à l’aide d’un balayage laser de précision ou d’un balayage à lumière structurée.
Détails
- Plusieurs angles de vue capturés
- Alignement automatique
- Couverture complète de la surface
Traitement des mailles
Nettoyer et optimiser les données des nuages de points en un maillage 3D utilisable
Détails
- Réduction du bruit
- Remplissage des trous
- Lissage de surface
Modélisation CAO
Conversion en CAO paramétrique avec fonctions modifiables (service optionnel)
Détails
- Reconnaissance des caractéristiques
- Extraction des dimensions
- Récupération de l'intention de conception
Vérification
Garantir l’exactitude de la pièce d’origine grâce à l’analyse dimensionnelle
Détails
- Vérification de la tolérance
- Cartographie des écarts
- Rapport de qualité
Numérisation 3D et conception CAO
Vous hésitez entre la numérisation et la conception ? Voici comment choisir la meilleure approche pour votre projet.
Quand numériser ?
Détails
- Pièce physique existante disponible
- Pas de dessins ou de documentation CAO
- Formes organiques ou complexes
- Ingénierie inverse nécessaire
- Inspection de la qualité requise
Quand concevoir
Détails
- Nouveau concept ou nouvelle idée
- Besoin d'un contrôle paramétrique
- Formes géométriques simples
- Pas de référence physique
- Optimisation de la conception nécessaire
Quand faire les deux
Détails
- Raffinement du prototype
- Mise à jour des modèles existants
- Combiner les données numérisées avec de nouvelles fonctionnalités
- Améliorer la fabricabilité
- Créer des variations de design
Vous ne savez pas quelle approche adopter ?
Planifiez une consultation gratuite de 15 minutes avec notre équipe d'ingénieurs. Nous examinerons votre projet et vous recommanderons la solution la plus efficace.
Projets connexes
Des numérisations réelles : empreintes d’oreille, couvercle de phare transparent et chaussure à talon.
Embouts intra-auriculaires sur mesure
Embouts sur mesure produits à partir des empreintes d’oreille des clients pour une entreprise audio, chaque empreinte et chaque embout étant comparés avant la livraison.

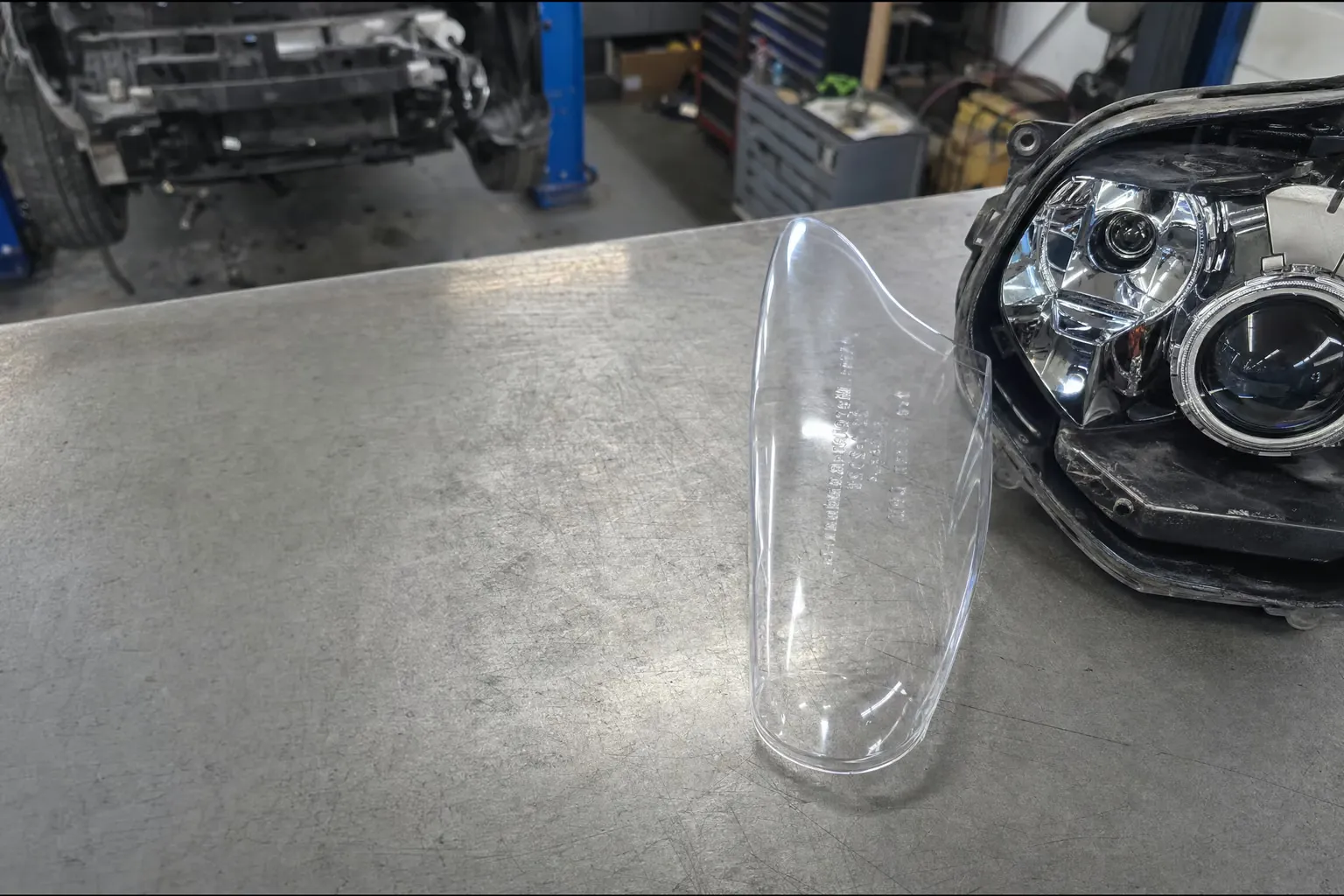

Couvercles de phare transparents
Couvercles de phare transparents de remplacement reproduits en numérisant les originaux en 3D, en les modélisant en CAO, puis en les imprimant en résine transparente par SLA avant de les polir.

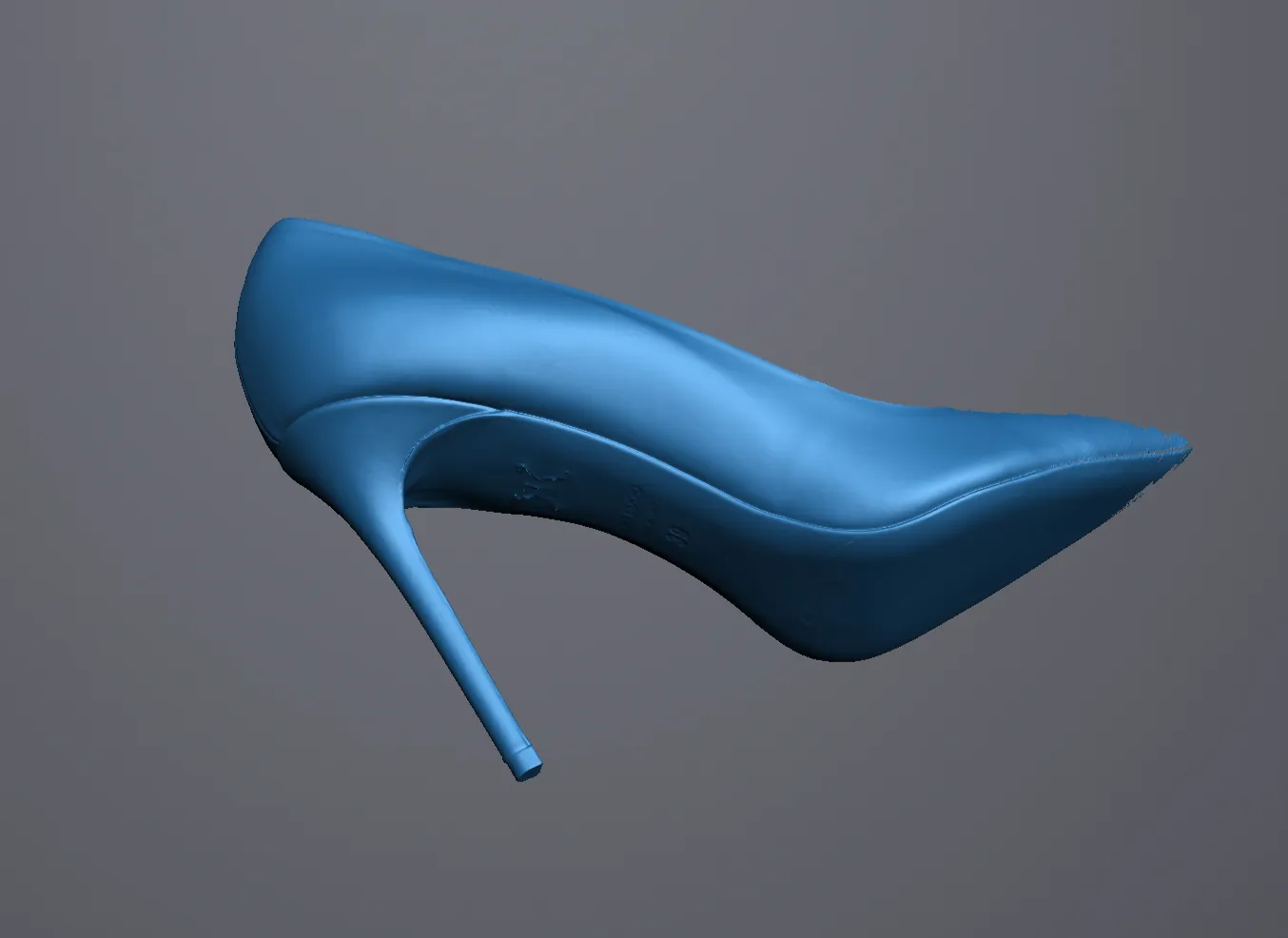

Numérisation 3D d’une chaussure à talon
Un exemple anonyme de chaussure à talon numérisée sous forme de maillage 3D, avec le profil et le talon visibles.
Questions fréquentes
Tout ce que vous devez savoir sur les services de numérisation 3D
Combien de temps dure la numérisation 3D ?
La durée du balayage dépend de la taille et de la complexité de l’objet. Les petites pièces (moins de 200 mm) prennent généralement 10 à 15 minutes. Les pièces moyennes (200-500 mm) prennent 20 à 30 minutes. Les grands assemblages peuvent prendre 1 à 2 heures. Le traitement et le nettoyage des mailles ajoutent 2 à 4 heures. Nous répondons aux demandes de numérisation 3D et de reconstruction CAO dans les 2 jours ouvrables. Le travail à réaliser et le délai de livraison sont confirmés dans le devis.
Pouvez-vous scanner des objets brillants ou transparents ?
Oui, mais avec de la préparation. Les surfaces brillantes, réfléchissantes ou transparentes nécessitent un revêtement temporaire que nous appliquons avant la numérisation. Ce revêtement en poudre léger est facilement enlevé après le balayage sans endommager la pièce. Les surfaces sombres et mates sont mieux scannées sans aucune préparation.
Quel est le plus grand objet que vous pouvez scanner ?
Grâce à notre scanner portable, nous pouvons capturer des objets jusqu’à 3 mètres (3 000 mm) dans toutes les dimensions. Pour les objets plus volumineux, tels que les véhicules ou les façades de bâtiments, nous proposons des services de numérisation sur site, dans le cadre desquels nous apportons l’équipement sur place. Il n’y a pratiquement pas de limite de taille supérieure si la configuration est correcte.

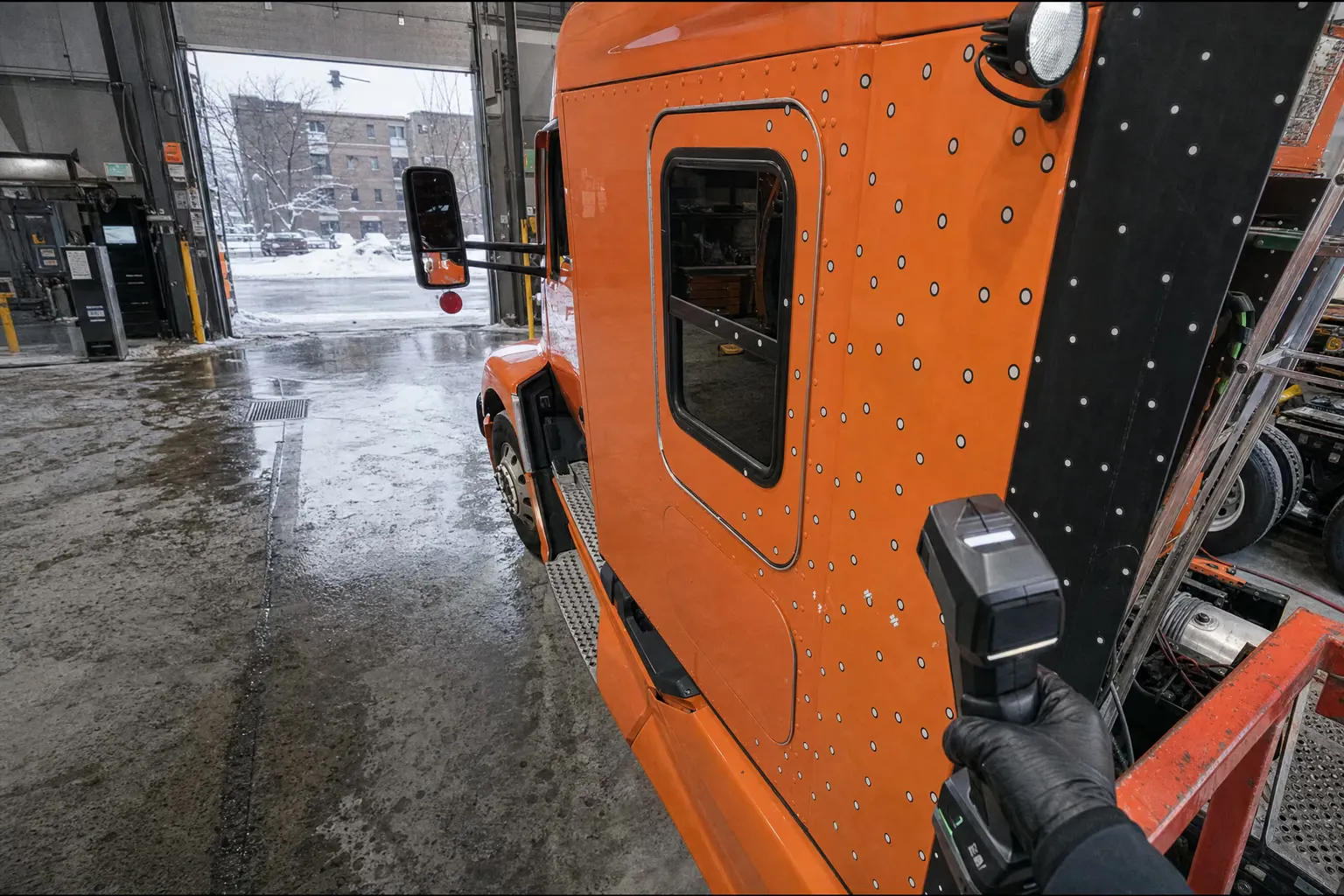

Proposez-vous des services de numérisation sur place ?
Oui ! Nous offrons des services de numérisation 3D sur place à Montréal et dans les régions avoisinantes pour les objets qui ne peuvent être facilement transportés. Cela comprend les grandes machines, les éléments architecturaux, les véhicules et les assemblages installés. Le service sur place comprend l’installation de l’équipement, la numérisation et le traitement des données. Nous répondons aux demandes de numérisation 3D et de reconstruction CAO dans les 2 jours ouvrables. Le travail à réaliser et le délai de livraison sont confirmés dans le devis.
Les fichiers numérisés peuvent-ils être imprimés en 3D ?
Un maillage peut être préparé pour l’impression 3D, mais une numérisation brute n’est pas automatiquement prête à imprimer. Les trous, les parois minces, les surfaces manquantes et l’échelle d’impression peuvent nécessiter une réparation du maillage ou un travail de conception. Précisez si vous souhaitez un fichier numérique ou une pièce imprimée afin d’inclure cette préparation dans le devis.
Quelle est la différence entre les fichiers maillés et les fichiers CAO ?
Un maillage numérisé, au format STL ou OBJ par exemple, représente les surfaces à l’aide de petites faces polygonales. Il convient à la visualisation et peut nécessiter une préparation pour l’impression 3D. La reconstruction CAO est un travail supplémentaire qui crée la géométrie utile au projet. STEP permet de transférer cette géométrie entre logiciels, sans fournir à lui seul l’historique paramétrique d’origine. Si vous avez besoin de fonctions modifiables dans un fichier natif, précisez le logiciel et vos exigences dans la demande de devis.
Quelle est la précision de la numérisation 3D par rapport à la mesure traditionnelle ?
Nos scanners atteignent une précision de ±0,05 mm à ±0,1 mm, ce qui dépasse les méthodes de mesure traditionnelles pour les formes complexes. Les pieds à coulisse traditionnels fonctionnent bien pour les dimensions simples, mais ne permettent pas de saisir les formes organiques ou les caractéristiques internes. La numérisation 3D capture des millions de points de données en quelques minutes, fournissant des données dimensionnelles complètes.
Quels sont les formats de fichiers que vous livrez ?
Les maillages peuvent être livrés en STL, OBJ ou PLY. La reconstruction CAO peut fournir un fichier STEP ou un autre format convenu dans le devis. Indiquez le logiciel utilisé et le résultat attendu : maillage, géométrie CAO, modèle natif modifiable ou rapport d’inspection. Nous pourrons ainsi confirmer le livrable approprié.
